ホーニングとは何ですか?プロセス、ツール、および典型的な結果 油圧シリンダーチューブの研磨には 12 分かかります。同じチューブをスカイビングとローラーバニシングで仕上げる場合、所要時間は 2 分もかかりません。この 90% の時間差が、より多くのメーカーが内部仕上げ戦略を再考している理由です。 ホーニングは、回転往復ヘッドに取り付けられた複数の砥石セグメントを使用して材料を除去する研磨加工プロセスです。石はボア壁に向かって外側に広がり、制御されたクロスハッチパターンを切り出します。このパターンは通常、30° ～ 60° の夾角にあり、動的な負荷がかかった状態でも油膜を保持するように設計されていま...
DOMチューブとは何ですか?製造工程の説明 DOM には鋼種が記載されていません。これは Drawn Over Mandrel の略で、電気抵抗溶接 (ERW) チューブをより厳しい公差、より高い強度、より滑らかな表面を備えた製品に変える二次冷間仕上げプロセスです。通常、ベース材料は 1020 または 1026 炭素鋼ですが、追加の絞り工程により、汎用溶接チューブと精密機械製品との違いが生じます。 このプロセスは、スリットスチールコイルを円形に冷間成形し、高周波ERWを使用して溶接することから始まります。溶接後すぐに外部フラッシュを取り外します。次に、チューブは構造を柔らかくするために焼きなましを...
DOM チューブの機械的特性とは何ですか? 機械的特性は、DOM 鋼管が荷重、変形、摩耗にどのように反応するかを定義します。 ASTM A513 タイプ 5 に基づいてドローイング オーバー マンドレル チューブを指定するエンジニアとバイヤーの場合、引張強度、降伏強度、伸び、硬度という 4 つの指標が選択決定の 90% を決定します。引張強さは、チューブが破断する前に耐えることができる最大応力です。降伏強度は永久変形点を示します。ASTM E8 に基づく 0.2% オフセット法によりこの値が決定されます。伸びは延性を測定し、2 インチのゲージ長さにわたる伸び率として報告されます。硬度、通常はロックウェル B ...

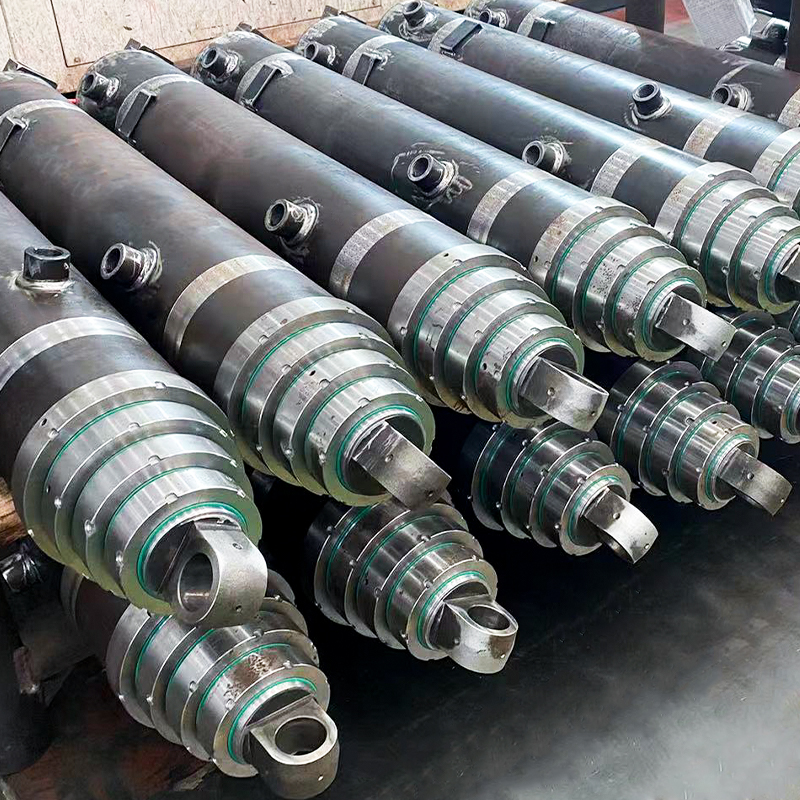

伸縮シリンダでは、連続するステージ間の同心度が荷重の安定性と横力耐性を直接決定します。実際の設計は通常、ボアサイズと動作圧力に応じて、0.05 ～ 0.15 mm の範囲のラジアルクリアランスを目標とします。過剰なクリアランスは振動とシールの摩耗を増加させますが、過度にきつくはめ込むと摩擦が増大し、伸長時に擦り傷が発生する危険があります。ダンプ トラックやリフティング プラットフォームで使用される多段アセンブリの場合、多くの場合、チューブのすべてのセグメントにわたって一貫した真直度を維持することが、絶対的な直径の公差よりも重要です。
Jiangsu Suao Metal Product Co., Ltd. では、冷間引抜きと精密矯正およびオンライン寸法モニタリングを組み合わせて、顧客がホーニングや組み立て段階を開始する前にこれらの界面を予測可能にしています。私の観点からは、上流のチューブの精度により、後のシリンダー統合における大幅な位置合わせ作業が節約されます。
伸縮式シリンダーでは、ストロークと収縮長の比が 4:1 以上になることが多く、これによりチューブの強度に独特の要求が課せられます。通常、設計者はステージごとに壁の厚さを変えます。厚いアウターバレルは曲げ荷重に対応し、インナーステージは軽量化を優先します。 E355 または同等グレードなどの低炭素鋼は、特に制御された熱処理と組み合わせた場合、成形性と耐疲労性のバランスを考慮して一般に選択されます。
当社は合計 36,000 平方メートルを超える 2 つの生産施設で冷間引抜、熱処理、仕上げを統合しているため、多品種少量の伸縮シリンダー向けにカスタマイズされた壁プロファイルをサポートできます。これは、多くの OEM がコンパクトなリフティング システムを開発する際に高く評価している点です。
テレスコピックシリンダーの入れ子ステージは複数の金属間の界面を形成するため、腐食保護と初期潤滑性が特に重要になります。保管期間と動作環境に応じて、メーカーは通常、表面処理鋼管（電着塗装、リン酸塩処理、油処理）の中から選択します。
中国の表面処理鋼管 – 電着、リン酸塩、および給油のメーカーおよび表面処理鋼管 – 電着、リン酸塩、および給油の専用工場として、当社はお客様が一般的な仕様に依存するのではなく、処理タイプを実際の物流に適合させるのを支援することがよくあります。
伸縮シリンダは複数の移動ステージで動作するため、小さな欠陥であってもスタック全体で増幅される可能性があります。建設機械、鉄道、油圧システムの用途では、形状と材料特性の両方にわたる文書化された検査を購入者が求めることが増えています。
| 検査項目 | 機能 | 一般的な方法 |
| 真直度 | ステージバインディングを防止 | レーザーまたは機械式ゲージ |
| 肉厚 | 圧力容量を確保 | 超音波測定 |
| 表面欠陥 | シールの早期破損を回避 | 渦電流検査 |
| 化学組成 | 機械的強度を確認 | 分光計分析 |
Jiangsu Suao Metal Product Co., Ltd. では、これらの制御が生産に直接組み込まれており、非破壊検査、化学分析、オンライン寸法モニタリングによってサポートされており、年間 50,000 トンの生産量にわたって一貫した品質を維持するのに役立っています。
自動車輸送機器に使用される伸縮シリンダは、収縮長のコンパクトさが重視され、風力エネルギーや造船では耐食性と長い疲労寿命が重視されます。石油やガス、または重量物の運搬では、圧力の安定性と材料のトレーサビリティが主な懸念事項となります。これらの違いにより、プロジェクトごとにカスタマイズされた面取り角度、切削公差、および表面処理が必要になることがよくあります。
当社のチューブは建設機械、自動車部品、鉄道、海洋部門に供給されているため、仕上げの詳細やプロセスの順序について定期的にお客様と協力しています。 ISO 9001、ISO 14001、CE、および RoHS の認証を取得した当社は、単なる材料サプライヤー以上の役割を果たすよう努めています。場合によっては、冷間引き抜きまたは表面処理段階でのわずかな調整により、最終的な伸縮シリンダーの性能を大幅に向上させることができます。
自動化とスマート製造への継続的な投資により、当社は伸縮シリンダー用のチューブ コンポーネントの製造方法と納品方法を改良し続け、信頼性が高く再現性のある油圧動作に依存するグローバル パートナーをサポートしています。
