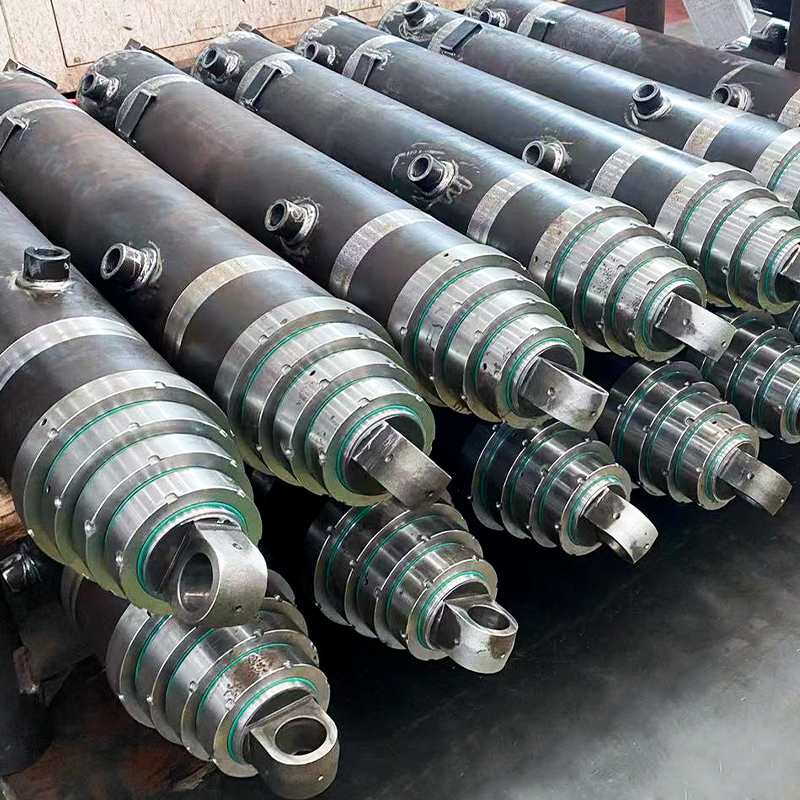

伸縮式油圧シリンダ – 多段シリンダチューブセット、冷間引抜鋼管、E355
  • 伸縮式油圧シリンダ – 多段シリンダチューブセット、冷間引抜鋼管、E355

伸縮式油圧シリンダ – 多段シリンダチューブセット、冷間引抜鋼管、E355

当社の伸縮式油圧シリンダは、ダンプ トラック、トレーラー、産業用昇降装置用に設計された多段式の頑丈なシリンダです。

今すぐお問い合わせ

各チューブ セットは冷間引抜 E355 鋼から精密に製造されており、以下のことが保証されています。

・多段にわたるスムーズな伸縮
・重荷重に対しても高い強度を発揮します。
・最小限のメンテナンスで長寿命

ステージの長さ、直径、壁の厚さなどの仕様に合わせてカスタム構築されます。

代表的な鋼種

・EN 10305-1 E355 – 冷間引抜シームレス鋼、高強度と耐疲労性
・ASTM A519 / ST52 / 20MnV6 / 27SiMn – さらなる強度を必要とする特殊な用途の場合はオプション

オプションの材料

軽量ステージまたは特殊ステージの場合、チューブは以下から製造することもできます。

·EN 10305-2 冷間引抜溶接鋼 – 低圧または小型の伸縮ステージに適しています。
·ASTM A513 溶接チューブ – 精密溶接されており、カスタム用途に合わせて研磨または機械加工が可能
・ご要望に応じてカスタム仕様も承ります。

伸縮シリンダチューブ共通サイズ(外径×幅)

外径(mm)

重量(mm)

ステージの種類・注意事項

60

4

最小ステージ、軽量シリンダ

100

5

軽量シリンダー

120

6

中量シリンダ

140

7

ダンプトラックの一次ステージ

160

8

重量ステージ

180

9

極限耐久シリンダー

200

10

超重荷重

220

11

非常に大きな油圧シリンダー

250

12

特殊/高耐久シリンダ

注: 構造の完全性、真直性、スムーズなピストン動作を維持するために、壁の厚さは外径に比例して増加します。カスタムサイズも利用可能です。

技術仕様

・材質: 冷間引抜シームレス鋼 E355 (メイン)。オプションのEN 10305-2またはASTM A513
·表面仕上げ: 機械加工された外径と内径。スムーズなピストン移動のためのオプションのホーニング加工
・公差: ID が H8 以上
・真直度: 1 段あたり ≤ 0.3 mm/m
・真円度: 1 段あたり ≤ 0.03 mm
·アプリケーション: ダンプトラック、トレーラー、産業用リフティング用の多段伸縮シリンダー

製造工程

1. 鋼管の選定 – 高強度 E355 またはオプションの EN 10305-2 / ASTM A513 グレード
2. 冷間引抜 – 真直度、寸法精度、表面仕上げの向上
3. 精密加工 – ステージごとのカスタム OD、ID、およびエンド仕上げ
4. オプションのホーニング – スムーズなピストン動作と低摩擦を保証します。
5. 検査 – 真直度、真円度、寸法精度、表面仕上げ
6. 組み立て準備完了 – 多段シリンダ設計ごとに適合するチューブセット

主な機能と利点

・伸縮シリンダ用多段チューブセット
·高強度冷間引抜鋼 – 重荷重下でも耐久性があります。
・軽量または特殊ステージ用のオプション材料
·ダンプトラック、トレーラー、重機に合わせてカスタムメイド
・スムーズなピストン移動を実現するオプションのホーニング加工
・すぐに組み立てられるセットにより、組み立て時間を短縮します。

アプリケーション

・ダンプトラック、トレーラー用伸縮シリンダー
·産業用昇降装置およびマテリアルハンドリング装置
・重量移動機械
·精密チューブセットを必要とするカスタム多段油圧シリンダ
