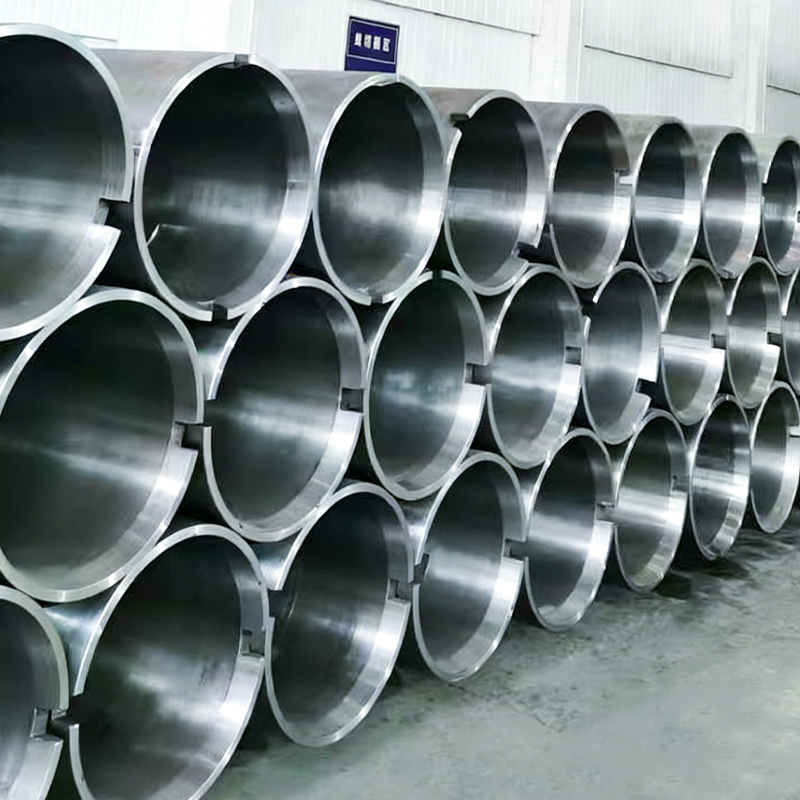

当社の遠心鋳造鋼管は、大型スプール リール、ウインチ、回転機械などの高強度で耐久性の高い用途向けに設計されています。
当社の遠心鋳造鋼管は、大型スプール リール、ウインチ、回転機械などの高強度で耐久性の高い用途向けに設計されています。
遠心鋳造技術を使用して、これらのチューブは以下を実現します。
・均一な肉厚で安定した強度を実現
・重荷重に対する高い耐疲労性
·特定のスプールまたはリール要件に合わせたカスタム寸法
すべてのチューブは硬度、靱性、耐摩耗性を高めるために熱処理されており、長寿命を保証します。
代表的な鋼種
·35CrMoV – 頑丈なスプールリールチューブの標準
·42CrMo、40CrNiMo – 特殊用途の場合はオプション
·ご要望に応じてカスタム合金組成も利用可能
サイズ範囲
・外径(OD): Ø200–665 mm (7.874–26.18 インチ)
·肉厚(WT): 10 ~ 100 mm (0.394 ~ 3.937 インチ)
・長さ: 最大 6 m (19.7 フィート) までのカスタムカット
スプールリールチューブ共通サイズ(外径×内径×幅)
| 外径(mm) | 内径(mm) | 重量(mm) | 注意事項 |
| 200 | 190 | 10 | 小型リール |
| 300 | 280 | 20 | 中型リール |
| 406.4 | 381 | 25.4 | スタンダード大型リール |
| 450 | 420 | 30 | 耐久性の高いリール |
| 500 | 460 | 40 | 特大リール |
| 560 | 500 | 60 | 産業用大型リール |
| 565 | 500 | 65 | 非常に大型/極限の耐久性を誇るリール |
| 665 | 565 | 100 | 特殊/超重量リール |
肉厚は (OD – ID)/2 として計算され、一般的な製造基準に四捨五入されます。ご要望に応じてカスタムサイズもご利用いただけます。
公差 (ASTM A297 による)
・外径: Ø200~665mmの場合は±0.5mm
・重量: ±10%
・長さ: カット長さは±10mm
技術仕様
・材質: 合金鋼 (35CrMoV 標準; 42CrMo / 40CrNiMo オプション)
·製造プロセス: 遠心鋳造、熱処理、オプション加工
・真直度: ≤ 0.5 mm/m (大径の場合に一般的)
・真円度: ≤ 0.05 mm
·表面仕上げ: キャスト時の ID と OD。オプションの精密加工
·アプリケーション: 大型スプールリール、ウインチ、回転機械、産業用重機
製造工程
1. 合金鋼の選定 – 35CrMoV または代替グレード
2. 遠心鋳造 – 均一な壁厚と緻密な微細構造を確保
3. 熱処理 – 硬度と靱性を高めるための焼きならし、焼き入れ、焼き戻し
4. オプション加工 – 最終的な外径/内径精度、端部仕上げ、および穴あけ
5. 検査 – 肉厚、真直度、真円度、表面品質
6. 組み立ての準備完了 – 顧客の仕様に合わせてチューブを納品
主な機能と利点
·均一な肉厚で高応力下でも一貫した性能を実現
・重荷重用高張力合金鋼(35CrMoV)
·カスタム寸法も利用可能 - スプールリールや機械に合わせて調整
·熱処理により機械的特性が向上します。
·オプションの加工 – すぐに設置またはさらなる加工が可能
アプリケーション
· ケーブル、ワイヤー、ホース用の大型スプール リール
· ウインチおよび回転産業機械
· 頑丈な建設機械または鉱山機械
· カスタム工業用シャフトおよび管状コンポーネント
