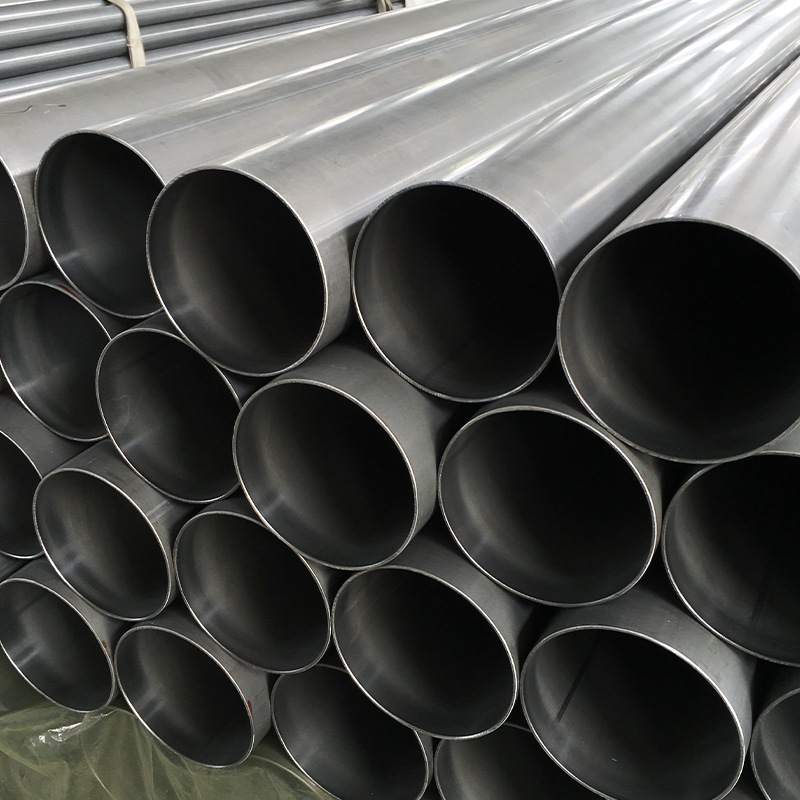

大口径薄肉冷間引抜溶接チューブ – Ø100×1mm軽量構造用途向けの精密薄肉チューブ製品仕様
大口径薄肉冷間引抜溶接チューブ – Ø100×1mm軽量構造用途向けの精密薄肉チューブ製品仕様
| パラメータ | 仕様 | 許容範囲 |
| 外径 (OD) | 100mm(±0.15mm) | DIN 2393 h9 |
| 肉厚 | 1.0mm(±0.05mm) | DIN 2393 ±5% |
| 長さ | 1-7m (カスタム最大12m) | 真直度 ≤0.5mm/m |
| 材質グレード | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| 表面仕上げ | 平滑(Ra≤1.2μm) | オプションで研磨済み |
サイズ範囲と仕様の拡大
| 外径(mm) | 肉厚 (mm) | 標準長さ | 許容範囲 | MOQ |
| 50-80 | 0.8～1.5 | 2～7m | ±0.10mm | 200kg |
| 82-120 | 1.0～2.0 | 2～7m | ±0.15mm | 150kg |
| 121-180 | 1.2～3.0 | 2～7m | ±0.20mm | 100kg |
| 182-250 | 1.5～4.0 | 2～6m | ±0.25mm | 50kg |
| 251-299 | 2.0～5.0 | 2～6m | ±0.30mm | 30kg |
重要なメモ:
· ST37-2、ST52-3、E355 ですべてのサイズが利用可能
· カスタム長さは最大 12m (真直度 ≤1mm/m)
· 特別な公差も利用可能 (±0.05mm 肉厚、±0.03mm OD)
競争上の優位性
| パラメータ | 私たちのチューブ | 業界標準 | シームレスチューブ |
| 外径公差 | ±0.1mm | ±0.30mm | ±0.50mm |
| 壁のバリエーション | ±2% | ±10% | ±8% |
| リードタイム | 2～3週間 | 4～6週間 | 6～8週間 |
主な利点
· 標準壁チューブと比較して 40% の重量削減
· すぐに溶接可能 – きれいで酸化物のない表面 (Sa 2.5)
· バッチトレーサビリティ – 完全な EN 10204 3.1 認証
包装ソリューション
| 種類 | 容量 | 特別な機能 |
| VMIラック | 200本 | RFID追跡、JIT配送 |
| アンチクラッシュボックス | 50チューブ | 湿度管理 |
| エコパック | 100本 | リサイクル可能なPETストラップ |
製造工程
1. 材料の選択
·化学制御された冷間圧延鋼帯 (EN 10139)
・表面超音波洗浄（Sa2.5基準）
2. 精密溶接
・高周波誘導溶接（400kHz）
·均一な結晶粒組織を実現するインラインシームアニーリング
3. 冷間引抜
・3段絞り加工で18%削減
·薄肉の完全性を実現する特別なマンドレルサポート
4. 品質管理
·100%渦電流試験(EN 10246-1)
・レーザーマイクロメーター測定（±0.02mm）
·静水圧試験（オプション、最大150bar）
技術的な比較
| 特徴 | 当社のØ100×1mmチューブ | 標準CDWチューブ |
| 壁の一貫性 | ±0.03mm | ±0.10mm |
| 楕円形 | ≤0.1% OD | ≤0.3% OD |
| 降伏強さ | 20%高い | 標準 |
| 表面粗さ | Ra0.8～1.2μm | Ra1.5～2.5μm |
主な利点
· 軽量化: 従来のチューブより30%軽量化
· 精密なフィット感: 伸縮アセンブリに最適
· 費用対効果: シームレスな代替品より 15 ～ 20% 安い
· すぐに使用できます: 二次加工は不要です
代表的な用途
· 航空宇宙コンポーネント (重要ではない構造物)
· 医療機器フレーム
· ソーラーパネル設置システム
· 展示ディスプレイの建築
· ロボットアーム導管
梱包オプション
| 種類 | バンドルあたりの数量 | 保護 |
| 木箱 | 50チューブ | 防水ラッピング |
| スチールストリップパック | 100本 | エッジガード |
| カスタム VMI ラック | 200本 | RFIDタグ付き |
当社の薄肉スペシャリストにお問い合わせください:
・【ボタン】無料サンプル請求（長さ2m）
·[ボタン] MOQ価格を取得
Suaoは、高精度冷間引抜鋼管、油圧チューブ、機械構造用チューブの専門メーカーであり、研究開発、生産、検査、グローバル販売を統合しています。36,000平方メートルを超える2つの主要生産施設を運営し、200名以上の従業員、年間生産量50,000トン以上で、世界中の主要産業市場の顧客に供給しています。 のサプライヤー 大径薄肉CDW鋼管Ø100*1、当社の統合製造能力には、冷間引抜、熱処理、矯正、仕上げ、切断、面取り、表面処理が含まれます。これらは、非破壊検査、化学分析、オンライン寸法監視のための全範囲の先進設備によって支えられ、すべてのチューブが厳格な品質基準を満たすことを保証します。自動化およびスマート製造システムへの継続的な投資により、柔軟で多品種少量生産を可能にしています。 カスタム 大径薄肉CDW鋼管Ø100*1。当社の製品は、建設機械、油圧システム、自動車部品、風力エネルギー、造船、鉄道、石油・ガス分野で広く使用されています。ISO 9001、ISO 14001、CE、RoHS基準に認定されたHongliは、単なるメーカーではなく、グローバルな産業顧客にとって信頼できる長期的なパートナーです。
