ホーニング & SRB チューブ – ASTM A519 ST52 / 20MnV6 / 27SiMn、油圧シリンダーバレル用ミラー ID 仕上げ
  • ホーニング & SRB チューブ – ASTM A519 ST52 / 20MnV6 / 27SiMn、油圧シリンダーバレル用ミラー ID 仕上げ
  • ホーニング & SRB チューブ – ASTM A519 ST52 / 20MnV6 / 27SiMn、油圧シリンダーバレル用ミラー ID 仕上げ
  • ホーニング & SRB チューブ – ASTM A519 ST52 / 20MnV6 / 27SiMn、油圧シリンダーバレル用ミラー ID 仕上げ
  • ホーニング & SRB チューブ – ASTM A519 ST52 / 20MnV6 / 27SiMn、油圧シリンダーバレル用ミラー ID 仕上げ

ホーニング & SRB チューブ – ASTM A519 ST52 / 20MnV6 / 27SiMn、油圧シリンダーバレル用ミラー ID 仕上げ

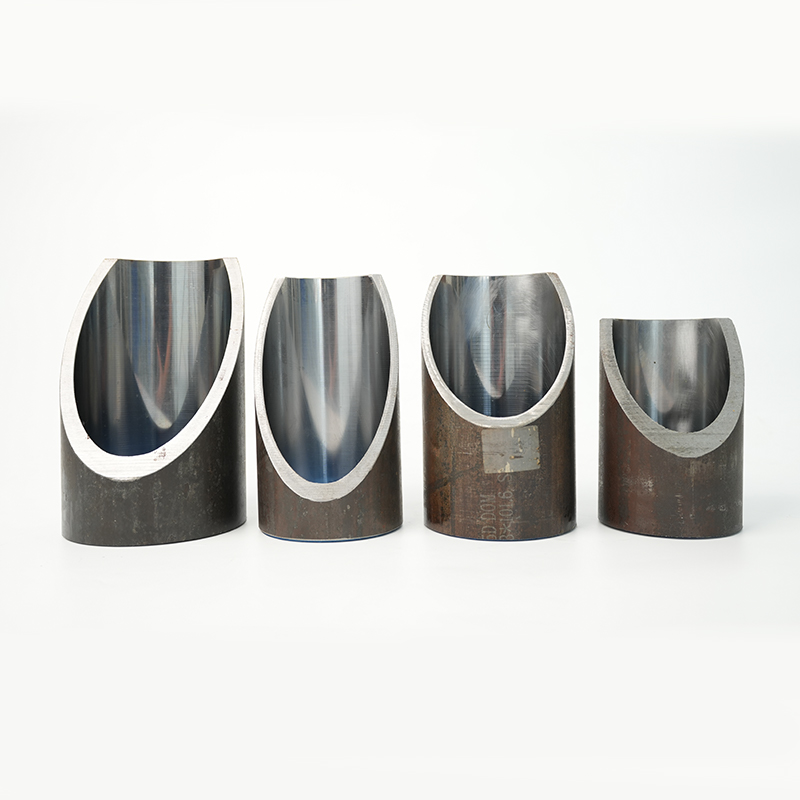

当社のホーニング、スカイブド、ローラーバニッシュド (SRB) チューブ – ASTM A519 は、内径が鏡面仕上げになるように加工された精密冷間引抜シームレス (CDS) 鋼管です。最大公差が H8、表面粗さが Ra 0.4 μm と低いこれらのチューブは、低摩擦、長シール寿命、および高い耐摩耗性が要求される油圧シリンダのバレルに最適です。
ASTM 規格に準拠した北米および国際市場向けに設計されたこれらのチューブは、建設、産業、農業、自動車の油圧システムで広く使用されています。

今すぐお問い合わせ

代表的な鋼種

・ST52 – 優れた機械的強度、機械加工性、溶接性
・20MnV6 – 高い耐摩耗性と靭性を実現するマイクロ合金鋼
・27SiMn – 頑丈な油圧シリンダ用の高張力合金鋼
·ご要望に応じて他のグレードも利用可能です (ASTM A519 1020、1026、DOM)

共通サイズ(外径×幅×内径)

・Φ40mm×5mm(内径Φ30mm)
・Φ63.5mm×6mm(内径Φ51.5mm)
・φ90mm×8mm(内径φ74mm)
・φ100mm×10mm(内径φ80mm)
・Ø125mm×12.5mm(内径Ø100mm)
・Φ150mm×15mm(内径Φ120mm)
インペリアルサイズ (インチベースの DOM チューブ) はご要望に応じてご利用いただけます。

技術仕様

・規格: ASTM A519 タイプ 5 / DOM チューブ
・状態: 冷間引抜シームレス、ホーニングまたはSRB
・ID公差: H8 (またはご要望に応じてさらにきつい)
·表面仕上げ: Ra≦0.4μm(ホーニング)、Ra≦0.2μm(SRB)
・真直度: ≤ 0.3 mm/m
・真円度: ≤ 0.03 mm

製造工程

1. ASTM A519 シームレスチューブの製造 – 穿孔および熱間圧延
2. マンドレル上での冷間引抜 (DOM) – 寸法精度と機械的特性が向上します
3. 熱処理・焼ならし – 内部構造の安定性を確保
4. ホーニング – スムーズな内径を実現する正確な研磨仕上げ
5. スカイビング&ローラーバニシング(SRB) – 超低Ra向けのオプションの鏡面仕上げ
6. 検査 – 寸法、真直度、真円度、表面仕上げのチェック

主な機能と利点

·非常に滑らかなIDでシールとピストンを長持ちさせます。
・高い寸法精度(H8)で確実なシリンダ組立を実現
·ホーニング仕上げとSRB仕上げの両方で利用可能
·中高圧油圧シリンダ向けのコスト効率の高いソリューション
·メートル法および帝国規格と互換性があります。

アプリケーション

· 建設機械、農業機械、産業機械の油圧シリンダー
· 空気圧シリンダーバレル
· 頑丈な吊り上げ装置
· プレス機械と産業オートメーション

  • 見積もりを取得
