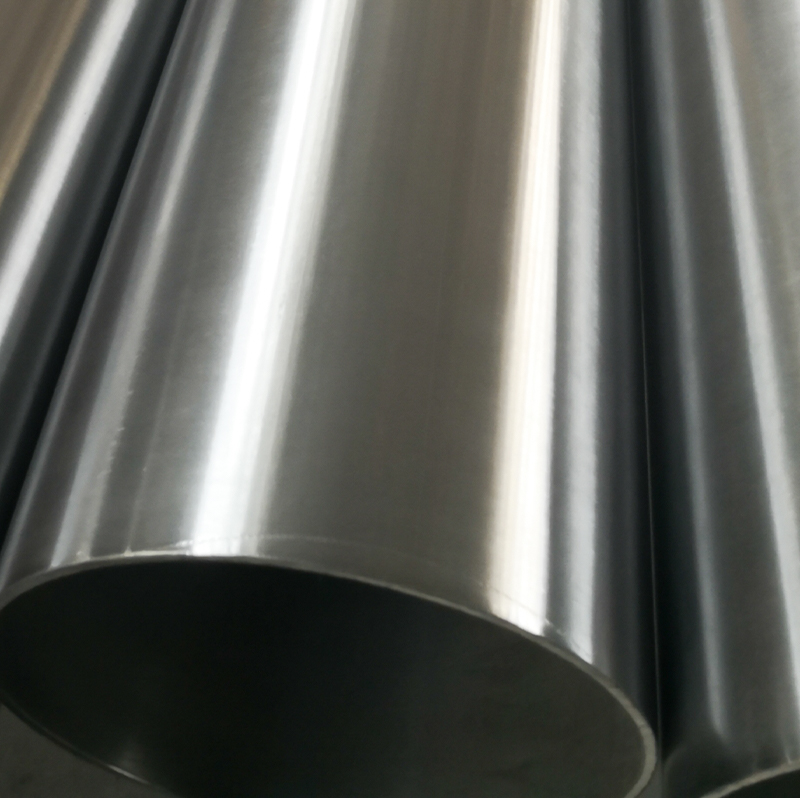

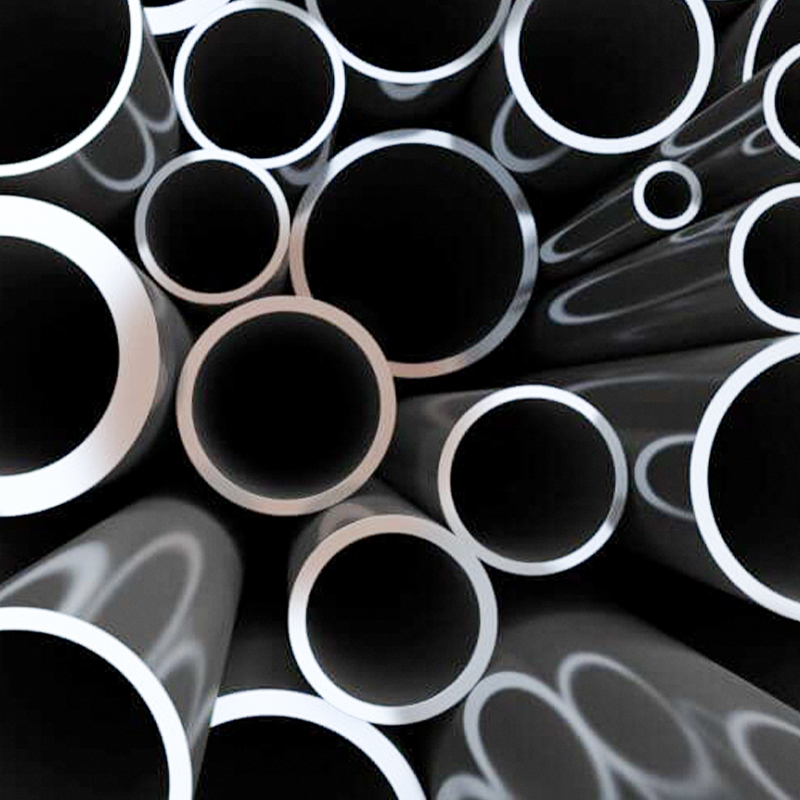

冷間引抜ステンレス鋼精密チューブ – ASTM A269 TP316L、100*2
  • 冷間引抜ステンレス鋼精密チューブ – ASTM A269 TP316L、100*2
  • 冷間引抜ステンレス鋼精密チューブ – ASTM A269 TP316L、100*2

冷間引抜ステンレス鋼精密チューブ – ASTM A269 TP316L、100*2

冷間引抜きステンレス鋼精密チューブ – ASTM A269 TP304、TP316L (外径 100 mm x 幅 2 mm およびその他のサイズ)

今すぐお問い合わせ

概要

ASTM A269 規格に準拠して設計された、グレード TP304 および TP316L の冷間引抜ステンレス鋼精密チューブをご覧ください。 Available in sizes ranging from 6 mm to 323.9 mm outer diameter (OD) and 0.5 mm to 20 mm wall thickness (WT), including the popular 100 mm OD x 2 mm WT, these tubes offer superior corrosion resistance, tight tolerances, and exceptional surface finish.当社のチューブは化学処理、製薬、海洋、食品産業に最適で、信頼性と性能を保証します。

製造工程

当社の ASTM A269 精密チューブは、細心の注意を払った冷間引抜プロセスを通じて製造されており、高品質と精度を保証します。

1.熱間成形: シームレスステンレス鋼管は熱間押出または穿孔によって形成され、堅牢な母材が作成されます。
2.冷間引抜: チューブは室温でダイを通してマンドレル上で引き抜かれ、正確な寸法と滑らかな表面が得られます。
3.アニーリング: 溶体化焼鈍は延性を回復し、耐食性を高め、内部応力を緩和します。
4.表面仕上げ: 研磨仕上げまたは光沢焼鈍仕上げにより、衛生的で高純度の用途に適した清潔で美しい表面が保証されます。
5.品質テスト: Rigorous inspections, including dimensional checks, hydrostatic testing, and non-destructive testing (NDT), ensure compliance with ASTM A269 standards.

このプロセスにより、厳しい公差、優れた耐食性、重要な用途向けの洗練された微細構造を備えたチューブが得られます。

材質グレード

当社の精密チューブはグレード TP304 および TP316L で入手可能で、それぞれ特定の用途に最適化されています。
化学組成の比較 (指定のない限り最大 %)

グレード

カーボン(C)

シリコン(Si)

マンガン(Mn)

リン(P)

硫黄(S)

クロム(Cr)

ニッケル(Ni)

モリブデン(Mo)

TP304

0.08

1.00

2.00

0.045

0.030

18.0~20.0

8.0~11.0

-

TP316L

0.035

1.00

2.00

0.045

0.030

16.0~18.0

10.0~14.0

2.0~3.0

機械的性質の比較(焼きなまし)

グレード

引張強さ (N/mm²、最小)

降伏強さ (N/mm²、最小、0.2% オフセット)

伸び(%、分)

硬度 (HRB、最大)

TP304

515

500

35

90

TP316L

485

450

35

90


配送条件

· 溶体化処理 (SA): チューブは 1040 ~ 1150°C で熱処理され、急冷されて延性が回復し、耐食性が向上し、残留応力が除去されます。これは ASTM A269 チューブの標準条件であり、シリンダーとローラーの最適な機械的特性を保証します。
· 光輝焼鈍(BA): チューブは制御された雰囲気(水素など)でアニールされ、明るい反射面が生成されます。 This condition is ideal for sanitary applications (e.g., food processing conveyor rollers) or aesthetic components, maintaining similar mechanical properties to solution annealing.
· 漬け物: チューブは化学処理されてスケールや不純物が除去され、マットな仕上がりになります。 This condition is suitable for applications where corrosion resistance is critical but a polished surface is not required (e.g., hydraulic cylinders in chemical plants).
· ポリッシュ済み: チューブは機械研磨(たとえば、180 ~ 320 グリット)が施され、滑らかな鏡のような仕上げが施され、高純度または装飾用途に最適です。機械的特性は溶体化処理条件と一致しますが、表面の平滑性によりコンベア ローラーの性能が向上します。

グレードの説明

· TP304 (ASTM A269) : An austenitic stainless steel with excellent corrosion resistance and formability, ideal for general-purpose applications in food processing, chemical, and architectural industries.カーボン含有量が高いため (TP316L と比較して)、強度がわずかに優れています。

· TP316L (ASTM A269): 低炭素のモリブデン合金オーステナイト系ステンレス鋼で、塩化物が豊富な環境で優れた耐食性を発揮します。炭素含有量が低いため、溶接中の炭化物の析出が最小限に抑えられ、製薬、海洋、化学用途に最適です。

仕様

· 標準: ASTM A269 (一般サービス向けシームレス溶接オーステナイト系ステンレス鋼チューブ)
· サイズ範囲:
・外径(OD):6mm~323.9mm(例:一般的なサイズとしてOD100mm)
・肉厚(WT):0.5mm~20mm
・長さ:ランダム(1,000~12,000mm)またはカスタムカット
· 公差 (ASTM A269 による):
・外径:±0.3%または±0.10mm(いずれか大きい方)
・重量:±3%
・長さ:±0.5mm(カット長さの場合)
· 配送条件:
・溶体化焼鈍
・酸洗または光輝焼鈍
·表面状態:耐食性と美観を高めるために研磨、光輝焼鈍、または酸洗いが施されています。

主な利点

· 優れた耐食性: TP304 は優れた一般耐食性を提供しますが、TP316L はモリブデンを含有しているため、塩化物が豊富な環境で優れています。
· 高精度: 冷間引抜プロセスにより、精密な用途向けに厳しい公差が保証されます。
· 滑らかな表面仕上げ: 光輝焼鈍または研磨された表面は衛生要件を満たし、汚染のリスクを軽減します。
· 溶接性: TP316L の低炭素含有量と TP304 の制御された組成により、信頼性の高い溶接が保証されます。
· 多彩なサイズ範囲: 外径 6 mm ~ 323.9 mm、幅 0.5 mm ~ 20 mm のサイズで、業界の多様なニーズに対応します。
· 耐久性: 高い強度と靭性により、厳しい条件下でも長寿命を保証します。

アプリケーション

ASTM A269 TP304 および TP316L 精密チューブは次の用途に使用されます。

· 油圧および空気圧シリンダ: 建設機械、自動化システム、船舶用途のピストン用バレル (腐食性流体用 TP316L)。
· コンベアローラー: Outer shells for rollers in food processing (TP304 for hygiene), pharmaceuticals, logistics, or chemical plants (TP316L for corrosion resistance).
· 化学処理: 腐食性流体、熱交換器、反応器などの配管。
· 医薬品: 高純度システム用のサニタリーチューブ。
· 海兵隊: 継手(TP316L)など海水にさらされる部品。
· 食べ物と飲み物: 加工装置用サニタリーチューブ(TP304)。
· 石油とガス: 腐食環境における計装および制御ライン。
· 建築: 装飾および構造コンポーネント (TP304)。

品質保証

すべての TP304 および TP316L 精密チューブは ASTM A269 規格に準拠しています。 DIN EN 10204 3.1 に基づく試験証明書が提供され、化学組成、機械的特性、寸法精度が検証されます。渦電流試験、静水圧試験、表面検査などの追加の試験により、信頼性と性能が保証されます。

当社の精密チューブを選ぶ理由

· カスタマイズされたソリューション: カスタム サイズ (外径 6 mm ~ 323.9 mm、幅 0.5 mm ~ 20 mm) と仕上げでプロジェクトのニーズに対応します。
· 世界標準への準拠: ASTM A269に準拠して製造されており、安定した品質を実現しています。
· 信頼できるサプライチェーン: 標準サイズとカスタム オプションを取り揃えています。
· 専門家によるサポート: 当社のチームは、お客様のアプリケーションに最適なグレードとサイズを選択するための技術的なガイダンスを提供します。

詳細または見積もりの​​リクエストについては、hongli-jy@126.com までお問い合わせいただくか、hltube.com にアクセスしてください。高品質の ASTM A269 TP304 および TP316L 冷間引抜きステンレス鋼精密チューブでプロジェクトを強化します。
