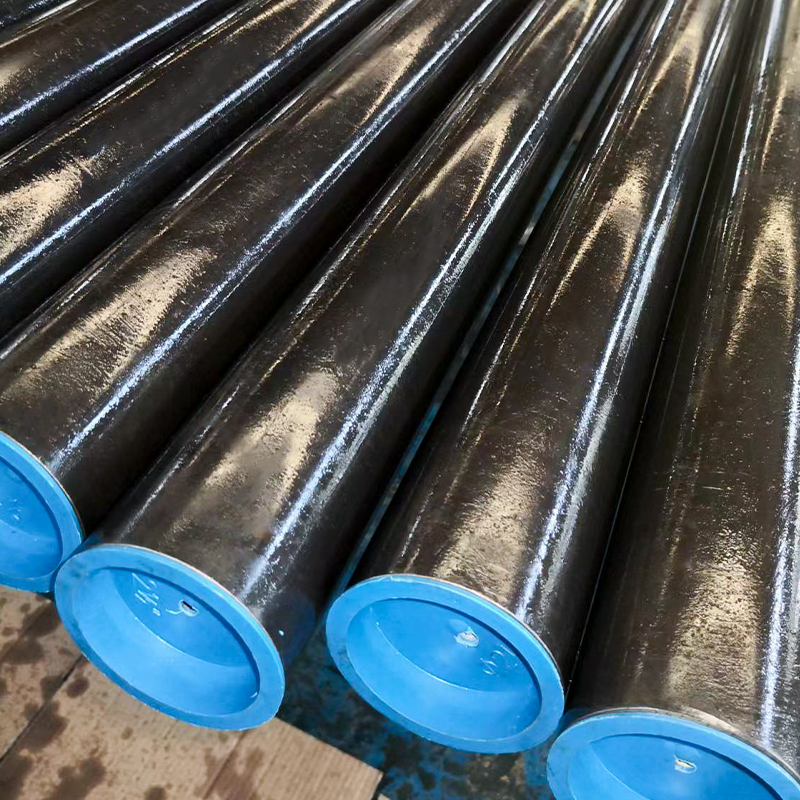

当社の ASTM A519 油圧シリンダ チューブは、冷間引抜シームレス (CDS) 鋼管を使用して精密製造されており、優れた機械的強度、寸法精度、滑らかな内面を保証します。グレード ST52、27SiMn、および 20MnV6 で製造されているこれらのチューブは、高圧、信頼性、および優れた機械加工性が必要とされる油圧シリンダの製造用に特別に開発されています。溶接チューブと比較すると、シームレス チューブ (ASTM) A519) は、より高い強度、優れた耐疲労性、より長い耐用年数を実現しており、ヘビーデューティ油圧用途の最初の選択肢となっています。
主な特長
· 標準: ASTM A519
· 鋼グレード: ST52、27SiMn、20MnV6
· プロセス: 冷間引抜シームレス (CDS)
· ホーニングまたはSRB仕上げ用に設計
· 優れた真直度と真円度
・高圧システムに耐える高い機械的強度
技術仕様
| パラメータ | 仕様 |
| 標準 | ASTM A519 |
| 鋼種 | ST52、27SiMn、20MnV6 |
| 外径 (OD) | Ø30 – Ø500 mm (ご要望に応じてカスタムサイズ) |
| 肉厚 (WT) | 2～50mm |
| 長さ | 最大 12 m、長さに合わせてカット可能 |
| 公差 | H9 – H11 (リクエストに応じて) |
| 表面状態 | 図面通り / ホーニングまたは SRB の準備完了 |
製造工程
1. ビレットからの継目無管製造（ピアス＆熱間圧延）
2. 寸法、表面仕上げ、強度を向上させる冷間引抜加工
3. 熱処理（必要に応じて焼きならし、焼き入れ、焼き戻し）
4. 優れた直線精度を実現する矯正
5. 内部および表面品質の非破壊検査 (NDT)
6. オプションのホーニングまたはSRBによる鏡面ID仕上げ
代表的な鋼種の説明
・ST52 – 優れた靭性、溶接性、機械加工性
・27SiMn – 高強度、優れた耐衝撃性、ヘビーデューティーシリンダーによく使用されます
・20MnV6 – 強度と耐摩耗性のためにバナジウムを添加したマイクロ合金鋼
一般的なサイズ (在庫および生産)
・Ø50×5mm
・Ø63.5×7.1mm
・Ø80×8mm
・Ø100×10mm
・Ø125×12.5mm
・Ø160×15mm
・Ø200×20mm
(ご要望に応じてカスタム寸法も可能です)
アプリケーション
油圧シリンダ:
・建設機械（ショベルカー、ローダー、クレーン）
・農業機械（トラクター、ハーベスター、林業機械）
・鉱山機械（掘削リグ、運搬システム）
・産業用油圧プレス
·重量物運搬およびマテリアルハンドリングシステム
利点
・高耐圧性
・過酷な環境下でも長寿命
・シリンダー製作時の切削性に優れています。
・ピストンの移動に対する真直性に優れています。
・ホーニング・SRB仕上げ加工にも対応

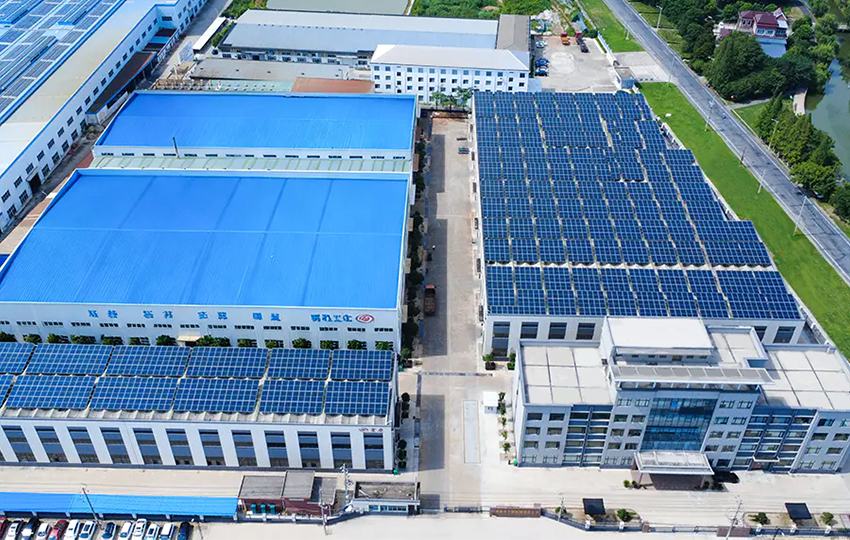

Suaoは、高精度冷間引抜鋼管、油圧チューブ、機械構造用チューブの専門メーカーであり、研究開発、生産、検査、グローバル販売を統合しています。36,000平方メートルを超える2つの主要生産施設を運営し、200名以上の従業員、年間生産量50,000トン以上で、世界中の主要産業市場の顧客に供給しています。 のサプライヤー 油圧シリンダー チューブ – ASTM A519 ST52、27SiMn、20MnV6 |ホーニング・SRB用冷間引抜シームレス鋼管、当社の統合製造能力には、冷間引抜、熱処理、矯正、仕上げ、切断、面取り、表面処理が含まれます。これらは、非破壊検査、化学分析、オンライン寸法監視のための全範囲の先進設備によって支えられ、すべてのチューブが厳格な品質基準を満たすことを保証します。自動化およびスマート製造システムへの継続的な投資により、柔軟で多品種少量生産を可能にしています。 カスタム 油圧シリンダー チューブ – ASTM A519 ST52、27SiMn、20MnV6 |ホーニング・SRB用冷間引抜シームレス鋼管。当社の製品は、建設機械、油圧システム、自動車部品、風力エネルギー、造船、鉄道、石油・ガス分野で広く使用されています。ISO 9001、ISO 14001、CE、RoHS基準に認定されたHongliは、単なるメーカーではなく、グローバルな産業顧客にとって信頼できる長期的なパートナーです。
