概要

当社の ASTM A513 グレード 1010 精密重力コンベヤローラーチューブを使用すると、物流業務を簡単に合理化できます。業界標準の 2 インチ x 0.065 インチ (Ø50.8 x 1.65 mm) や 1.75 インチ x 0.059 インチなどの軽量サイズを含む、外径 (OD) 1.181 ～ 4.500 インチ (Ø30 ～ 114.3 mm) および肉厚 (WT) 0.039 ～ 0.120 インチ (1 ～ 3 mm) のサイズが用意されています。 (Ø44.5 x 1.5 mm) のこれらの ERW 鋼管は、物流、倉庫保管、梱包における重力コンベアローラーにコスト効率の高い強度、精度、スムーズな回転を提供します。軽量から中量のマテリアルハンドリング向けに設計されており、構造コンポーネントでの二次使用を最小限に抑えながら、楽なマテリアルフローを保証します。 EN 10305-3 や DIN 2394 などの規格と互換性のある当社のチューブは、幅広い重力コンベヤシステムを補完します。

当社の重力コンベヤーローラーチューブを選ぶ理由

·費用対効果の高い強度: グレード 1010 は、最大 310 N/mm² の降伏強度を備えており、軽量の重力コンベアローラーに最適です。
·厳しい公差: 正確な寸法 (例: 2 インチ/Ø50.8 mm OD ±0.005 インチ、0.065 インチ/1.65 mm WT ±10%) により、シームレスなローラーアセンブリとスムーズな回転が保証されます。
·低摩擦表面: きれいで均一な表面により摩擦が最小限に抑えられ、重力ローラーの性能と寿命が向上します。
·軽量設計: 低炭素鋼は、動力を必要としないコンベヤシステムにおける低から中程度の荷重をサポートします。
·世界標準サイズ: 2 インチ x 0.065 インチ (Ø50.8 x 1.65 mm)、1.75 インチ x 0.059 インチ (Ø44.5 x 1.5 mm)、2.25 インチ x 0.079 インチ (Ø57.2 x 2 mm) などのサイズは、世界中の重力コンベヤのニーズに対応します。
·経済的な解決策: グレード 1010 は、重力ローラーとして競争力のあるコストで信頼性の高いパフォーマンスを提供します。

重力コンベヤローラー用の一般的な鋼グレード

当社の ASTM A513 グレード 1010 チューブは、重力および関連コンベア用途向けに他のグレードで補完されています。

·ASTM A513 1010: 倉庫内の軽量重力ローラー用の低炭素鋼 (降伏強度: ~310 N/mm²、引張強度: ~379 N/mm²) (例: 2 インチ x 0.065 インチ / Ø50.8 x 1.65 mm)。
·ASTM A513 1008: コスト効率の高い軽量重力ローラー用の超低炭素鋼 (降伏強度: ~275 N/mm²、引張強度: ~340 N/mm²) (例: 1.5 インチ x 0.059 インチ / Ø38.0 x 1.5 mm)。
·ASTM A513 1015: 物流における中型重力ローラー用のバランスの取れた強度 (降伏強度: ~345 N/mm²、引張強度: ~414 N/mm²) (例: 1.9 インチ x 0.059 インチ / Ø48.3 x 1.5 mm)。
·ASTM A513 1018: 中程度の強度 (降伏強度: ～ 370 N/mm²、引張強度: ～ 440 N/mm²)、中程度の重力ローラー (例: 1.75 インチ x 0.059 インチ / Ø44.5 x 1.5 mm)。
·ASTM A513 1020: 中荷重ローラー (例: 2.25 インチ x 0.079 インチ / Ø57.2 x 2 mm) の場合、より高い強度 (降伏強度: ~379 N/mm²、引張強度: ~448 N/mm²)。
·ASTM A513 1026: より重量のあるコンベア用途向けの高強度 (降伏強度: ~448 N/mm²、引張強度: ~517 N/mm²) (例: 4 インチ x 0.120 インチ / Ø101.6 x 3 mm、当社の高耐久チューブ製品群を参照)。
·E220 (EN 10305-3): 軽量重力ローラー (例: 1.969 インチ x 0.059 インチ / Ø50 x 1.5 mm) 用の超低炭素鋼 (降伏強さ: 220 N/mm²、引張強さ: 330 ～ 470 N/mm²)。
·E235 (EN 10305-3): 低炭素鋼 (降伏強さ: 235 N/mm²、引張強さ: 340 ～ 480 N/mm²)、DIN 2394 ST37.2 に相当、中荷重ローラー用 (例: 2.374 インチ x 0.079 インチ / Ø60.3 x 2 mm)。
·E275 (EN 10305-3): 中程度の強度 (降伏強度: 275 N/mm²、引張強度: 410 ～ 550 N/mm²) で、中程度の重力ローラー (例: 3 インチ x 0.083 インチ / Ø76.2 x 2.1 mm) に適しています。
·ASTM A500グレードB： より重いローラー（例：4.5 インチ x 0.120 インチ / Ø114.3 x 3 mm、当社の高耐久チューブ製品群を参照）用の構造グレード鋼（降伏強度: ～ 317 N/mm²、引張強さ: ～ 400 N/mm²）。
·AISI 304 (EN 1.4301): 衛生環境における耐食性重力ローラー用のステンレス鋼 (例: 2 インチ x 0.059 インチ / Ø50.8 x 1.5 mm)。

これらのグレードは重力コンベヤの多用途性を保証し、動力システム用に利用可能なより重いグレードも備えています (例: DIN 2394 ST37.2、EN 10305-3 E355)。

製造工程

当社の ASTM A513 グレード 1010 重力コンベヤーローラーチューブは、精度と信頼性を重視して作られています。

1. 電気抵抗溶接 (ERW): 鋼ストリップは溶接および冷間成形されて正確な寸法 (例: 2 インチ x 0.065 インチ / Ø50.8 x 1.65 mm) を実現し、高品質の ERW 鋼管を保証します。
2.冷間成形: 寸法精度と表面品質を向上させ、重力ローラーでのスムーズな回転を実現します。
3. 熱処理: 溶接されたままの状態または正規化された状態により、軽量材料の取り扱いのための機械的特性が最適化されます。
4.表面仕上げ: 滑らかできれいな表面は、多くの場合、油やリン酸塩処理が施されており、耐食性と低摩擦性能を保証します。
5. 品質テスト: 寸法チェック、引張試験、および非破壊試験 (渦電流など) により、ASTM A513 規格への準拠が保証されます。

このプロセスにより、重力コンベアローラーの性能に合わせて最適化された精密溶接チューブが得られます。

材質仕様

グレード: ASTM A513 グレード 1010、1008、1015、1018、1020、1026、EN 10305-3 E220、E235、E275、AISI 304 のオプション付き
化学組成 (グレード 1010、指定のない限り最大 %):
・カーボン(C)：0.08～0.13
・マンガン(Mn)：0.30～0.60
・リン(P)：0.035
・硫黄(S)：0.035
機械的特性 (グレード 1010、溶接のまま):
·降伏強度: ~310 N/mm²
·引張強さ: ~379 N/mm²
・伸び率：15％（以上）

サイズ範囲:

外径 (OD): 1.181 ～ 4.500 インチ (Ø30 ～ 114.3 mm)
壁の厚さ (WT): 0.039 ～ 0.120 インチ (1 ～ 3 mm)
長さ: ランダム (3.3 ～ 40 フィート / 1,000 ～ 12,000 mm) またはカスタムカット
重力コンベヤローラーの一般的なサイズ (外径 x 幅):
·1.5 インチ x 0.059 インチ (Ø38.0 x 1.5 mm、軽量重力ローラー)
·1.75 インチ x 0.059 インチ (Ø44.5 x 1.5 mm、軽量重力ローラー)
·1.9 インチ x 0.059 インチ (Ø48.3 x 1.5 mm、標準重力ローラー)
·2.0インチ x 0.065インチ (Ø50.8 x 1.65 mm、標準重力ローラー)
·2.25 in x 0.079 in (Ø57.2 x 2 mm、中荷重重力ローラー)
·2.374 in x 0.079 in (Ø60.3 x 2 mm、中荷重重力ローラー)
·2.5インチ x 0.079インチ (Ø63.5 x 2 mm、中荷重重力ローラー)
·3.0 in x 0.083 in (Ø76.2 x 2.1 mm、中荷重重力ローラー)
·3.5 インチ x 0.098 インチ (Ø88.9 x 2.5 mm、重い重力ローラー)
·4.0 インチ x 0.120 インチ (Ø101.6 x 3 mm、大容量ローラー、ヘビーデューティー範囲を参照)
·4.5 インチ x 0.120 インチ (Ø114.3 x 3 mm、大容量ローラー、ヘビーデューティー範囲を参照)

許容差 (ASTM A513 による):

·OD (≤2.5 インチ): ±0.005 インチ。 (>2.5 ～ 4.5 インチ): ±0.006 インチ
・重量：±10％
・長さ：カット長さ±3mm
·出荷条件：溶接のまま、正規化済み
·表面状態：滑らか、きれい、または耐食性のためにコーティング（油処理/リン酸塩処理）されています。

アプリケーション

当社の ASTM A513 グレード 1010 およびその他の精密チューブ (例: 2 インチ x 0.065 インチ / Ø50.8 x 1.65 mm、1.75 インチ x 0.059 インチ / Ø44.5 x 1.5 mm) は、次の目的で設計されています。

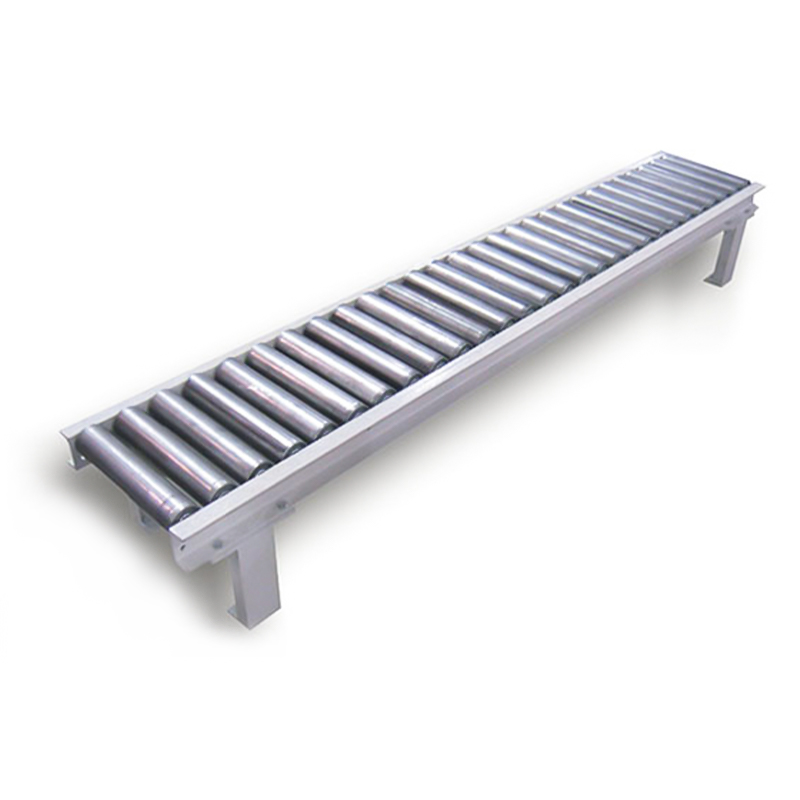

重力コンベヤーローラー: 以下の非動力式マテリアルハンドリングシステム用の高性能チューブ。
1. 物流: 倉庫、小型から中型の荷物の配送センター (1010、1008、2 インチ x 0.065 インチ、E220、Ø44.5 x 1.5 mm)。
2. 包装: 電子商取引、小包処理 (1015、1018、1.9 インチ x 0.059 インチ、E235、Ø57.2 x 2 mm)。
3. 製造: 組立ライン、軽工業用重力コンベア (1010、2.25 インチ x 0.079 インチ、E275、Ø63.5 x 2 mm)。
4. 衛生環境: 食品加工、医薬品 (AISI 304、2 インチ x 0.059 インチ)。
5. 二次アプリケーション (限定使用):
· 軽量構造コンポーネント (ASTM A500 グレード B のフレームなど)。
·家具のチューブ（例：1008、E220の棚）。

より頑丈なコンベアや動力付きコンベアの場合は、DIN 2394 ST37.2 または EN 10305-3 E355 チューブを検討してください。

品質保証

すべてのグレード 1010、1008、1015、1018、およびその他のチューブは ASTM A513、EN 10305-3、または関連規格に準拠しています。 DIN EN 10204 3.1 に基づく試験証明書により、化学組成、機械的特性、寸法精度が検証されます。渦電流試験、平坦化試験、および表面検査により、重力コンベアチューブの最高の性能が保証されます。

重力コンベヤの効率を最適化する

·楽な流れを実現する設計: グレード 1010 ～ AISI 304 の 2 インチ x 0.065 インチ (Ø50.8 x 1.65 mm)、1.75 インチ x 0.059 インチ (Ø44.5 x 1.5 mm)、2.25 インチ x 0.079 インチ (Ø57.2 x 2 mm) などのサイズは、スムーズな回転と耐久性を保証します。
·世界標準への準拠: ASTM A513、EN 10305-3、および DIN 2394 に準拠したオプションは、世界市場のニーズに対応します。
·柔軟な供給: 重力コンベヤのニーズに合わせて標準サイズとカスタマイズ可能な長さを取り揃えています。
·専門家の指導: 私たちのチームは、効率を最大化するための理想的なグレードとサイズの選択をお手伝いします。
