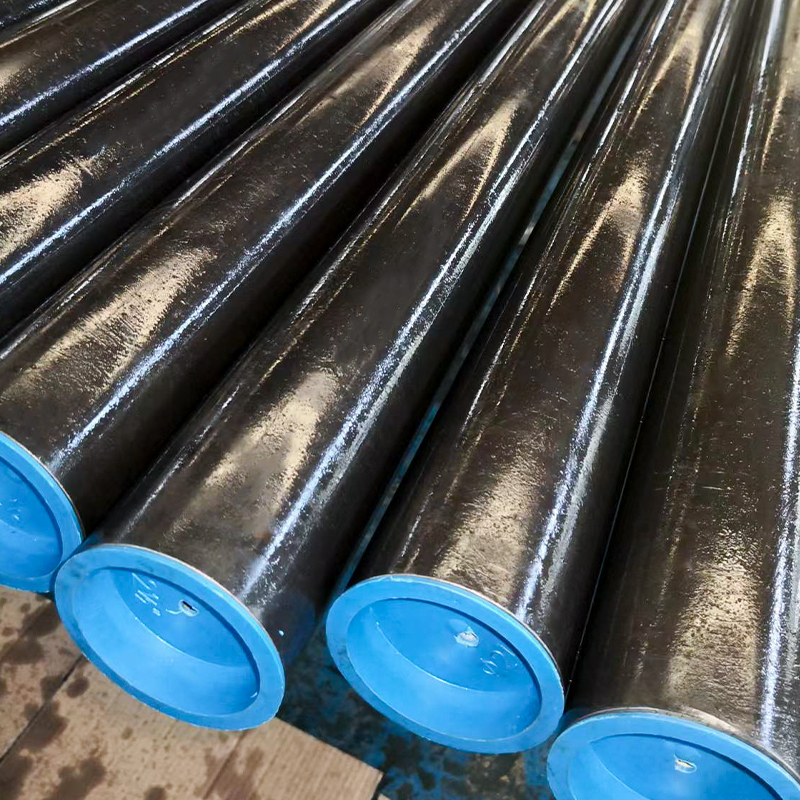

油圧シリンダチューブ – 冷間引抜溶接鋼管、ASTM A513 ST52
  • 油圧シリンダチューブ – 冷間引抜溶接鋼管、ASTM A513 ST52
  • 油圧シリンダチューブ – 冷間引抜溶接鋼管、ASTM A513 ST52
  • 油圧シリンダチューブ – 冷間引抜溶接鋼管、ASTM A513 ST52

油圧シリンダチューブ – 冷間引抜溶接鋼管、ASTM A513 ST52

当社の油圧シリンダ チューブ – ASTM A513 ST52 冷間引抜溶接 (CDW) は、高精度、信頼性、コスト効率のバランスを実現するように設計されています。これらのチューブは、電気抵抗溶接 (ERW) によって製造され、その後マンドレル上で冷間引抜加工 (DOM) されるため、優れた寸法精度、滑らかな内面、および優れた真直度を実現します。
これらのチューブは、ホーニングまたはスカイビング & ローラー バニシング (SRB) プロセス用に特別に開発されたもので、建設、農業、自動車、マテリアル ハンドリングなどの業界における油圧および空圧シリンダーの用途に理想的なボア仕上げを提供します。

今すぐお問い合わせ

代表的な鋼種

·ASTM A513 タイプ 5 (ドローイング オーバー マンドレル、DOM)
・ST52/E355相当
・SAE 1020、SAE 1026(オプショングレード)
・E235(軽負荷用)

共通サイズ(外径×幅)

・Ø40mm×2.5mm
・Ø50mm×3mm
・Ø63.5mm×4mm
・φ76mm×5mm
・φ90mm×6mm
・Ø100mm×6mm
・Ø120mm×8mm
・Ø150mm×10mm

注: ご要望に応じて、メートル法とインチ法の両方の DOM チューブ サイズをご利用いただけます。

技術仕様

・規格: ASTM A513、タイプ 5 (CDW / DOM チューブ)
・鋼種: ST52 / SAE 1026
・状態: 冷間引抜、正規化
・真直度: ≤ 0.5:1000
·公差: ASTM A513 規格に基づく OD および WT
·表面仕上げ(供給時): ID Ra ≤ 2.5 μm
・表面仕上げ(ホーニング後/SRB): ID Ra ≤ 0.4 μm

製造工程

1. 熱間圧延鋼帯 → 精密スリット
2. 電気抵抗溶接(ERW) → 母管の成形
3. 熱処理・焼ならし → 応力を除去し、溶接の完全性を向上させます。
4. マンドレル上での冷間引抜 (DOM) → 正確な外径/内径を確保し、強度を向上
5. カットと矯正 →優れた長さ精度と真直度を実現
6. 最終検査 → 寸法検査、溶接線品質検査、表面評価

主な機能と利点

·シームレスASTM A519チューブに代わるコスト効率の高い代替品
・真直度、寸法精度に優れています。
・正規化DOMプロセスによる高い溶接シーム品質
・ホーニング仕上げやSRB仕上げにも最適です。
·世界的な互換性を実現するため、メートル法とインペリアルのサイズで提供されます。

アプリケーション

・建設機械用油圧シリンダ
・農業機械用油圧システム
·産業オートメーションとロボット工学
·マテリアルハンドリングおよびリフト装置
·空気圧シリンダ
