EN 10305-3 E235 精密コンベヤー ローラー チューブ – マテリアル ハンドリング用 Ø60.3 x 2.0 mm
  • EN 10305-3 E235 精密コンベヤー ローラー チューブ – マテリアル ハンドリング用 Ø60.3 x 2.0 mm
  • EN 10305-3 E235 精密コンベヤー ローラー チューブ – マテリアル ハンドリング用 Ø60.3 x 2.0 mm

EN 10305-3 E235 精密コンベヤー ローラー チューブ – マテリアル ハンドリング用 Ø60.3 x 2.0 mm

EN 10305-3 E235 精密コンベヤー ローラー チューブ – マテリアル ハンドリング用 Ø60.3 x 2.0 mm

今すぐお問い合わせ

概要

グレード E235、E195、E220、E275、E355、および業界標準鋼 (ASTM A513 1008、1010、1015、1020、1026、AISI 304、316、 430)。 Ø60.3 x 2.0 mm (2.374 x 0.079 インチ) やØ48.3 x 2.0 mm (1.902 xこれらの ERW 鋼管は、物流、製造、倉庫保管におけるコンベヤ ローラーに比類のない精度、耐久性、コスト効率をもたらします。スムーズな操作と高い耐荷重を実現するように設計されており、構造用途での二次使用を最小限に抑えながら、マテリアルハンドリングシステムで信頼性の高いパフォーマンスを保証します。

当社のコンベヤーローラーチューブを選ぶ理由

·精密工学: E235、E355、AISI 304 などのグレードは、195 ~ 355 N/mm² の降伏強度を備えており、精密マテリアル ハンドリング チューブに最適です。
·厳しい公差: 正確な寸法 (例: Ø60.3 mm/2.374 インチ OD ±0.08 mm、2.0 mm/0.079 インチ WT ±10%) により、シームレスなローラーアセンブリが保証されます。
·滑らかな表面仕上げ: きれいで均一な表面により摩擦が最小限に抑えられ、コンベア ローラーの性能と寿命が向上します。
·高い耐荷重: ERW とステンレス鋼の構造は、軽量ローラーから頑丈なローラーまで、要求の厳しい用途をサポートします。
·世界標準サイズ: Ø60.3 x 2.0 mm (2.374 x 0.079 インチ)、Ø48.3 x 2.0 mm (1.902 x 0.079 インチ)、Ø114.3 x 3.0 mm (4.500 x 0.118 インチ) などのサイズは、世界中のコンベヤのニーズに対応します。
·費用対効果の高い多用途性: E235、E195、およびその他のグレードは、競争力のあるコストで最高のパフォーマンスを提供します。

コンベヤローラー用の一般的な鋼種

当社の EN 10305-3 コンベヤ ローラー チューブは、さまざまなマテリアル ハンドリング要件を満たすために、他の規格とともに複数の鋼グレードで利用可能です。

·E235 (EN 10305-3): 溶接性に優れた低炭素鋼(降伏強さ:235 N/mm²、引張強さ:340 ~ 480 N/mm²)で、物流や製造における中荷重ローラー(例: Ø60.3 x 2.0 mm / 2.374 x 0.079 インチ)に最適です。
·E195 (EN 10305-3): 小型パッケージ(例:Ø33.7 x 1.5 mm / 1.327 x 0.059 インチ)の取り扱いにおける軽量ローラー用の低炭素鋼(降伏強度: 195 N/mm²、引張強さ: 320 ~ 460 N/mm²)。
·E220 (EN 10305-3): 低負荷用途の超軽量ローラー用の超低炭素鋼 (降伏強さ: 220 N/mm²、引張強さ: 330 ~ 470 N/mm²) (例: Ø42.4 x 1.5 mm / 1.669 x 0.059 インチ)。
·E275 (EN 10305-3): 工業用コンベヤの中程度から強力なローラーに適した中程度の強度 (降伏強度: 275 N/mm²、引張強度: 410 ~ 550 N/mm²) (例: Ø76.1 x 2.0 mm / 2.996 x 0.079 インチ)。
·E355 (EN 10305-3): 鉱山または産業システムの頑丈なローラー用の高張力鋼 (降伏強さ: 355 N/mm²、引張強さ: 490 ~ 630 N/mm²) (例: Ø89.0 x 2.5 mm / 3.504 x 0.098 インチ)。
·ASTM A513 1008: コスト効率の高い軽量ローラー用の超低炭素鋼 (降伏強度: ~275 N/mm²、引張強度: ~340 N/mm²) (例: Ø38.0 x 1.5 mm / 1.496 x 0.059 インチ)。
·ASTM A513 1010: 倉庫内の汎用ローラー用の低炭素鋼 (降伏強さ: ~ 310 N/mm²、引張強さ: ~ 379 N/mm²) (例: Ø50.8 x 2.1 mm / 2.000 x 0.083 インチ)。
·ASTM A513 1015: 自動車および物流における中荷重ローラー向けのバランスの取れた強度 (降伏強度: ~345 N/mm²、引張強度: ~414 N/mm²) (例: Ø48.3 x 2.0 mm / 1.902 x 0.079 インチ)。
·ASTM A513 1020: 工業用の中量ローラー向けのより高い強度 (降伏強度: ~379 N/mm²、引張強度: ~448 N/mm²) (例: Ø76.2 x 3.0 mm / 3.000 x 0.120 インチ)。
·ASTM A513 1026: バルクマテリアルハンドリング(例:Ø101.6 x 4.0 mm / 4.000 x 0.156 インチ)における頑丈なローラー向けの高強度(降伏強度: ~448 N/mm²、引張強度: ~517 N/mm²)。
·ASTM A500 グレード B/C: 大径高荷重ローラー用(例:Ø114.3 x 4.8 mm / 4.500 x 0.188 インチ)の構造用鋼(降伏強度: 317 ~ 345 N/mm²、引張強さ: 400 ~ 427 N/mm²)。
·AISI 304/316 (EN 1.4301/1.4401): Ø50.0 x 1.5 mm (1.969 x 0.059 インチ) のようなローラーを備えた衛生的または腐食性環境 (食品加工、化学工場など) 用のステンレス鋼。
·AISI 430 (EN 1.4016): 半衛生用途でコスト効率の高い耐食性を実現するフェライト系ステンレス鋼 (例: Ø48.3 x 2.0 mm / 1.902 x 0.079 インチ)。|

これらのグレードは、軽量、重量物、および特殊なコンベヤ用途に対する多用途性を保証し、世界基準を満たしています。

製造工程

当社の EN 10305-3 コンベヤ ローラー チューブは、精度と耐久性を考慮して作られています。

1. 電気抵抗溶接 (ERW): 鋼ストリップは溶接され、冷間サイジングされて正確な寸法 (例: Ø60.3 x 2.0 mm / 2.374 x 0.079 インチ) が実現され、高品質の ERW 鋼製コンベヤチューブが保証されます。
2.冷間成形: 寸法精度と表面品質を向上させ、ローラーのスムーズな動作を実現します。
3. 熱処理: 正規化 ( N) または溶接のまま ( CR1、CR2) 条件により、マテリアルハンドリングの機械的特性が最適化されます。
4.表面仕上げ: 滑らかできれいな表面は、多くの場合、油やリン酸塩処理が施されており、耐食性と組み立ての容易さを保証します。
5. 品質テスト: 寸法チェック、引張試験、および非破壊試験 (渦電流など) により、EN 10305-3 規格への準拠が保証されます。

このプロセスにより、コンベア ローラーの性能に合わせて最適化された精密溶接チューブが得られます。

材質仕様

グレード: E235 (EN 10305-3)、E195、E220、E275、E355 などのオプション付き (ASTM A513 1008、1010、1015、AISI 304、430)
化学組成 (指定のない限り、E235、最大 %):
・カーボン(C):0.17
・ケイ素(Si):0.35
・マンガン(Mn):1.20
・リン(P):0.025
・硫黄(S):0.025
·機械的特性 (E235、規格化、N):
・降伏強さ:235N/mm²(最小)
・引張強さ:340~480N/mm²
・伸び率:25%(最小)

サイズ範囲:

外径 (OD): Ø30 ~ 114.3 mm (1.181 ~ 4.500 インチ)
壁の厚さ (WT): 1 ~ 3 mm (0.039 ~ 0.118 インチ)
長さ: ランダム (1,000 ~ 12,000 mm / 3.3 ~ 40 フィート) またはカスタムカット
コンベヤーローラーの一般的なサイズ (OD x WT、メートル法):
・Ø33.7 x 1.5 mm (1.327 x 0.059 インチ、超軽量コンベヤローラー)
・Ø38.0 x 1.5 mm (1.496 x 0.059 インチ、軽量コンベヤローラー)
・Ø42.4 x 1.5 mm (1.669 x 0.059 インチ、軽量コンベヤローラー)
·Ø48.3 x 2.0 mm (1.902 x 0.079インチ、標準コンベヤローラー)
·Ø50.0 x 1.5 mm (1.969 x 0.059インチ、標準コンベヤローラー)
・Ø60.3 x 2.0 mm(2.374 x 0.079インチ、中量コンベヤローラー)
·Ø63.5 x 2.0 mm (2.500 x 0.079 インチ、中量コンベヤローラー)
・Ø76.1 x 2.0 mm (2.996 x 0.079 インチ、工業用コンベヤローラー)
·Ø89.0 x 2.5 mm (3.504 x 0.098 インチ、強力コンベヤローラー)
·Ø101.6 x 2.5 mm (4.000 x 0.098 インチ、大容量マテリアルハンドリング)
・Ø108.0 x 3.0 mm (4.252 x 0.118インチ、大容量ヘビーデューティーローラー)
・Ø114.3 x 3.0 mm (4.500 x 0.118インチ、大容量ヘビーデューティーローラー)
許容差 (EN 10305-3 による):
·外径(≤80mm):±0.08mm。 (>80 ~ 114.3 mm): ±0.15%
・重量:±10%
・長さ:カット長さ±3mm
・出荷状態:正規化(N)、溶接のまま(CR1、CR2)
·表面状態:滑らか、きれい、または耐食性のためにコーティング(油処理/リン酸塩処理)されています。

アプリケーション

当社の EN 10305-3 E235、E195、E220、E275、E355、およびその他の精密チューブ (例: Ø60.3 x 2.0 mm / 2.374 x 0.079 インチ) は、以下向けに設計されています。

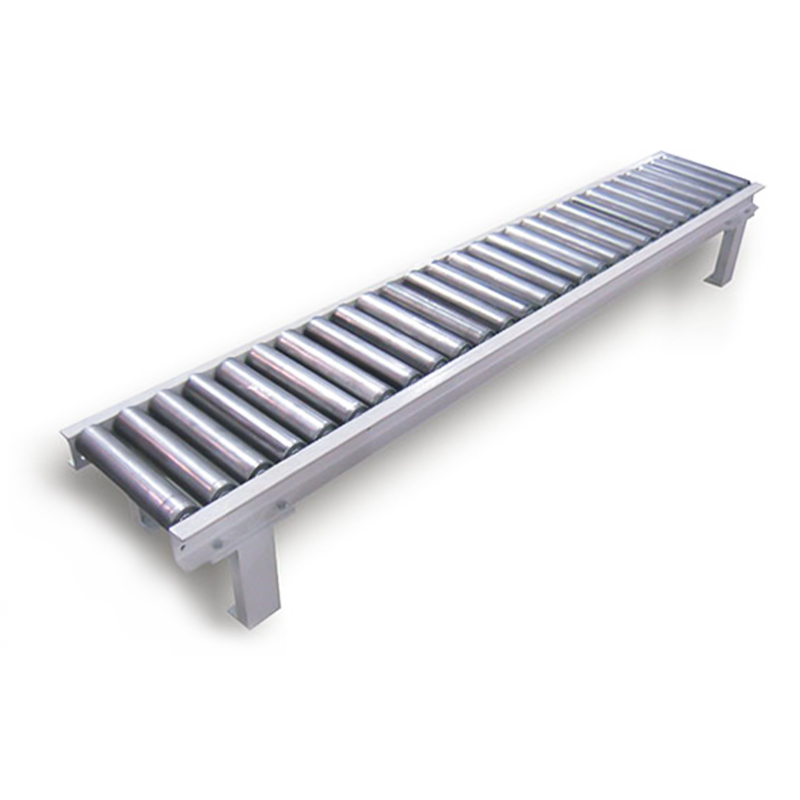

コンベアローラー: 以下のマテリアルハンドリングシステム用の高性能チューブ:
1. 物流: 倉庫、配送センター (E235、Ø60.3 x 2.0 mm、軽量ローラーの場合は E195、E220、Ø33.7 x 1.5 mm)。
2. 製造: 組立ライン、自動車生産 (E275、Ø48.3 x 2.0 mm; E355、ヘビーデューティローラー用 Ø89.0 x 2.5 mm)。
3. 産業用: 鉱業、バルクマテリアルハンドリング (E355、ASTM A500 グレード B/C、大容量ローラー用 Ø114.3 x 3.0 mm)。
4. 衛生環境: 食品加工、医薬品 (AISI 304/316/430、耐食性については Ø50.0 x 1.5 mm または Ø48.3 x 2.0 mm)。
5. 二次アプリケーション (限定使用):
·構造コンポーネント (例: E235、ASTM A500 の軽量フレーム)。
·家具のチューブ (例: E195、E220、AISI 430 の棚、ラック)。

品質保証

すべての E235、E195、E220、E275、E355、およびその他のチューブは、EN 10305-3 または関連規格 (ASTM A513、A500 など) に準拠しています。 DIN EN 10204 3.1 に基づく試験証明書により、化学組成、機械的特性、寸法精度が検証されます。渦電流試験、平坦化試験、および表面検査により、マテリアルハンドリングチューブの最高の性能が保証されます。

コンベヤーの効率を最大限に発揮

·ローラーに最適化: Ø60.3 x 2.0 mm (2.374 x 0.079 インチ)、Ø48.3 x 2.0 mm、Ø114.3 x 3.0 mm などのサイズ (グレード E235 ~ AISI 430) により、精度と耐久性が保証されます。
·世界標準への準拠: EN 10305-3、ASTM A513、およびステンレス鋼のオプションは、世界の市場のニーズに対応します。
·柔軟な供給: 標準サイズとコンベヤのニーズに合わせてカスタマイズ可能な長さを取り揃えています。
·専門家の指導: 私たちのチームは、効率を最大化するための理想的なグレードとサイズの選択をお手伝いします。
